本月主打FLUKE DSX2-8000 CH电缆分析仪
线缆测试仪 · 高级线缆认证分析仪 · 线缆分析仪 · Cat 8认证 / Class I/II 认证 · 2GHz · Level V 精度 · Versiv 2 平台旗舰机型
市场价
注册/登录解锁专享价 →¥237313
★★★★★
暂无评价10
问答产品型号 (13)
DSX CableAnalyzer™ 系列
铜缆认证 · 40G 以太网 · Cat 5e / 6 / 6A / 8 / Class FA / I/II · Level V 精度
概述： DSX CableAnalyzer 系列铜缆认证仪支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8，还是 Class FA 和 I/II，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。
作为 Versiv 布线认证产品系列的一员，DSX 线缆分析仪可提供安全无误的认证。安装过程中会有许多团队参与其中、会采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level V 准确性在内的所有标准，使作业更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。
⚡ 特功能
Versiv 加速工作流
与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业。
LinkWare Live 云服务
项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪。
ProjX™ 管理系统
简化从初始设置到系统验收整个过程的各项工作。避免冗余步骤，确保所有测试一次性正确完成。
Taptive™ 用户界面
使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作。
LinkWare PC 管理软件
提供一流的测试结果分析和专业的测试报告。
专用诊断功能
减少修复布线故障所需的时间，定位故障更简单。
📐 标准
- 符合 ANSI/TIA-1152-A Level 2G 和提议标准 IEC 61935-1 Ed. 5 Level VI 达 2000 MHz 的现场测试仪精度要求
- 支持以太网供电 (PoE) 所需的全套电阻不平衡标准 – IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 系列文件
- TCL 和 ELTCTL 测量符合 IEC 61935-1-1（草案）
- 整个布线路径中的屏蔽层连通性
⚙️ 性能
- 八秒钟 的 Cat 6A 测试时间，拥有最快的认证速度
- 以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
- 以全图形方式管理多达 12,000 个 Cat 6A 测试结果
- 电容触摸屏使您通过选择线缆类型、标准和测试参数更快地设置测试仪
- 集成 Wi-Fi 方便上传结果到 LinkWare™ Live
- LinkWare PC 管理软件上报告了超过 10 亿条 链路
📁 ProjX™ 管理系统
以全图形方式管理多达 12,000 个 Cat 6A 测试结果
管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。ProjX 管理系统将所有工作详情都整合在一个项目文件中，可以使用一个简单的名称保存，开始项目后无需再次输入工作特定的详情。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆 ID 提供测试结果，合并所有更改且不会产生重复，且以后安装的铜缆或光纤模块为默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX 能够真正地提高项目经理及组长们的效率。

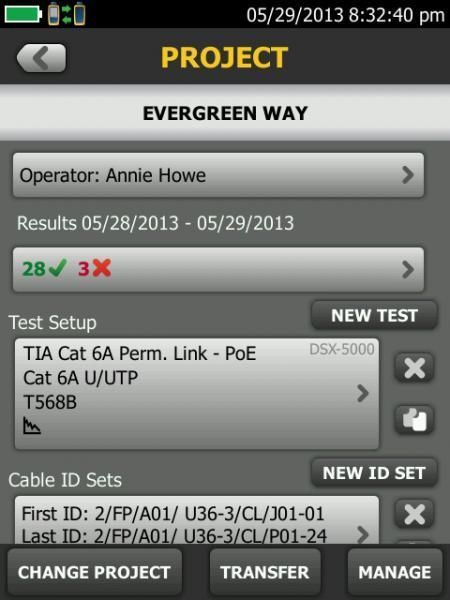

项目菜单屏幕
每任务完成百分比
|
新项目详情
具体屏幕显示新项目详情
|
测试限制 & 属性
设置或查看测试限制和测试属性
|
👆 Taptive™ 用户界面
电容触摸屏让您能够更快地完成测试仪设置且支持所有标准
Taptive 用户界面非常简单易用，即使新入门的技术人员也能根据各种材料类型和测试要求执行测试。
|
👆
设置简单
动画式说明 · 大屏确认
|
💻 LinkWare PC 电缆测试管理软件
新版本 LinkWare PC 总是向后兼容，可将不同测试仪数据整合到一份报告中。
|
LinkWare Stats 可汇总所有项目数据
|
- 利用广受欢迎的多功能 LinkWare PC 管理软件应用程序，DSX CableAnalyzer 系列的用户可方便地访问 ProjX 管理系统数据、生成报告，以及更新测试仪中的软件。项目经理有全面的工作流程管理和测试结果整理功能。用户可将公司标志添加到报告上做后润色，然后原封不动地交给客户进行系统验收。保持业务工具的简便性，无论您使用哪种 Fluke Networks 铜缆或光纤测试仪，LinkWare PC 软件包都能够报告所有内容。
- 现在有了 LinkWare PC Stats，新的自动化统计报告选项，您可以查看整个传输基础设施，而不再需要局限于每页只显示一个链路的报表。软件分析 LinkWare PC 测试结果数据并把数据转换成图表和图形，从而直观地展示传输设施的性能 — 此报告以紧凑、图形化的格式（易于检验裕量以及发现异常）汇总了完整的传输设施信息。

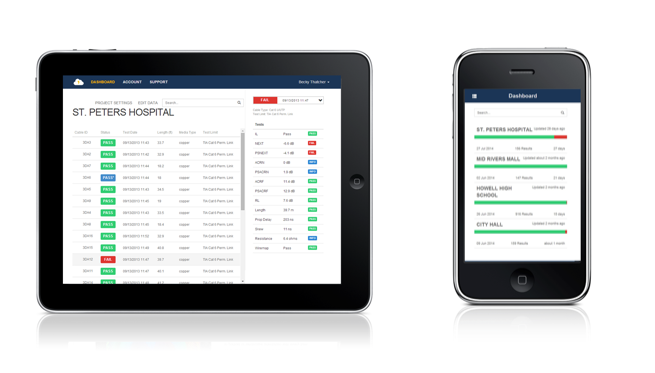

☁️ LinkWare Live 测试结果管理服务
LinkWare Live 是云式服务，任何人均可在任何设备上随时随地管理认证工作。通过 LinkWare Live，您可以了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况，分析每一次测试，即时获得错误设置或线缆 ID 的通知。
- 使用计算机或平板定义线缆 ID 和测试设置，然后发送到测试现场的测试仪或 Brother 打印机。
- 自动保证测试仪保持更新，避免标准变更导致的重新测试。
- 集成 Wi-Fi 可直接将测试结果从工作场所上传到 LinkWare Live，快速生成报告。
- 跟踪所有测试仪的使用位置并监控状态，确保校准和最新固件。
- 支持所有 Versiv 型号：DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
🧩 Versiv 平台 · 面向未来

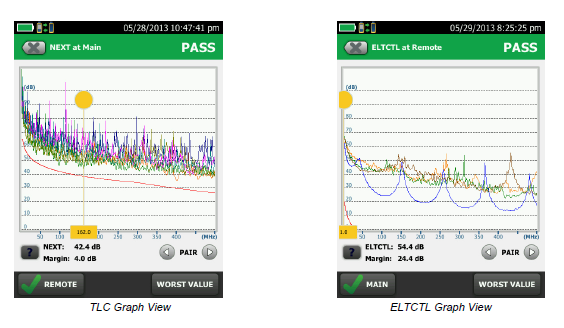

TCL 和 ELTCTL 图形视图
|
⚡ 电气专用插头设计
符合 TIA Level 2G 和 IEC Level VI 标准对 2000 MHz 以下的精度要求
面向未来的设计，支持所有硬件升级
|
DSX CableAnalyzer 系列支持高达 40 Gb 以太网的网络设施进行测试和认证 — 无论是 Cat 5e、6、6A、8 还是 Class I/II 布线系统，DSX 均可根据所有行业标准进行测试。DSX 高于 IEC Level VI 和 TIA Level 2G 指标要求，让您在整个频率范围内都有更高的信心。
DSX 是首个支持包括横向变换损耗 (TCL) 和等水平横向变换传输损耗 (ELTCTL) 在内平衡测量的现场测试仪。这些参数是判定抗扰度的关键参数。Fluke Networks 的 DSX CableAnalyzer 系列通过 Intertek (ETL) 认证，符合 ANSI/TIA-1152-A 标准对 Level 2G 测试设备的要求。
⚡ 超快速度
八秒钟的 Cat 6A 测试时间，以及提交认证结果的最快方式
没有任何其他测试仪可为如此多的测试提供如此快的速度。在 8 秒内完成 Cat 6A 铜缆认证，或者只需3秒即可完成两根光纤的双波长认证。Versiv 受到世界各地电缆供应商的认可，是完成项目和系统验收的最快方式。
🔍 像专家一样排除故障
以图形方式显示故障源，包括串扰和屏蔽故障定位
使用专用的诊断功能，一键式执行全部测试并保存全部结果，DSX 大大缩短了修复布线故障所需的时间。通过图形化结果屏幕，用户可沿电缆查看任意给定链路上所有串扰、回波损耗或屏蔽故障的准确位置。DSX CableAnalyzer 系列取消了旧型测试仪 250 MHz 以下的限制。
HTDTX 表明远端连接明显是问题所在
|

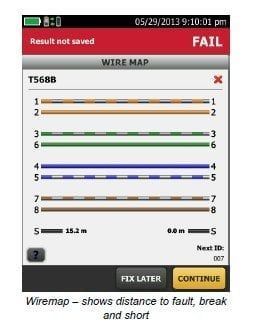

布线图显示故障
|
屏蔽连续性测试 过去一直是直流 (DC) 测量，无可用的故障定位功能。其他测试仪通过简单的电阻测试来检验屏蔽层的连通性，但数据不准确。DSX CableAnalyzer 系列是首款能够指示屏蔽完整性故障点距离的现场测试仪，显示屏蔽连通性的真实状态。这对数据中心和 Cat 8 设施有特别重要的意义。
DSX CableAnalyzer™ · 福禄克网络 · 专业铜缆认证
产品特点
✅铜缆认证测试（Cat 8 等）
✅光纤认证测试（选配）
✅支持最新布线标准
✅朗坤配套售后
详细规格参数
型号
型号/名称 | 说明 |
|---|---|
DSX-8000 型号 | 部分 DSX-8000 型号有 2 个版本：无线和非无线。DSX-8000 的无线版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不想使用 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无线版本 |

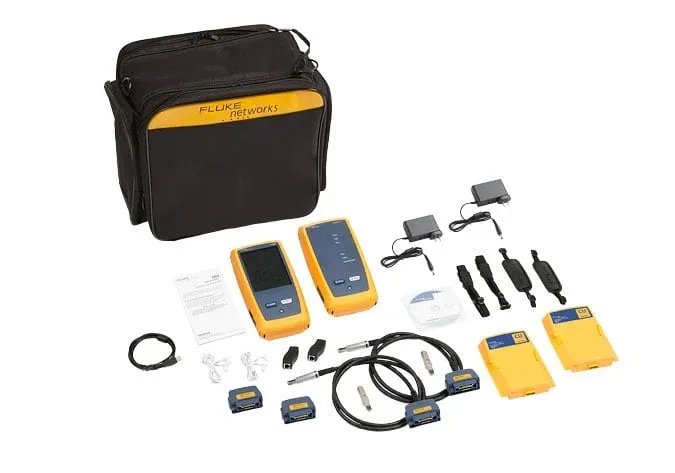

DSX2-8000 CH | 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、集成 Wi-Fi、校准说明和入门指南。  |
DSX2-8000QI CH | 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。 |
DSX2-8000QOI CH | 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、USB 光纤检查视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。 |
DSX2-8000-PRO CH | Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含集成 Wi-Fi。 |
DSX2-8000MI CH | 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber 多模 OLTS 模块、Cat 8/I 级链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk 终端器、USB 视频检测探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。 |
DSX-8000 附加工具包 | |
DSX-8000-ADD | (2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南 |
DSX2-8000-ADD-R | 2 个 Versiv 远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南（需要 Versiv 2 主机） |
DSX-8000-OFP-Q-ADD | (2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、 (2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南。 |
DSX-5000 型号 | 部分 DSX-5000 型号有 2 种版本：无线和非无线。DSX-5000 的无线版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不希望收到 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无线版本 |
DSX2-5000 CH | 1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级链路适配器套装、Cat 6A/Class EA 通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、集成 Wi-Fi、校准说明和入门指南。 |
DSX2-8-CFP-Q-ADD/R | 1 个 Versiv 2 远端单元、(2) 个 DSX-8000 电缆认证分析仪模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。 （需要 Versiv 2 主机） |
DSX2-5000-NW CH | 配置与 DSX2-5000 相同，禁用集成 Wi-Fi。 |
DSX2-5-IE-K1 CH | DSX2-5-IE-K1、1 个 Versiv 主机和远端、(2) 个 DSX-5000 Copper CableAnalyzer 模块、Cat 6A/EA 级通道适配器套件、M12X 适配器套件、M12D 适配器套件、基准模块、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流充电器、集成 Wi-Fi、校准声明和入门指南。因为未包含链路适配器，所以使用基准模块设置基准。 |
DSX2-5000QI CH | 1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/Class EA 级链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。 |
DSX-5000 附加工具包 | |
DSX-ADD | (2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南 |
DSX2-ADD-R | 1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南 （需要 Versiv 2 主机） |
DSX2-CFP-Q-ADD-R | 1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/Class EA 级链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2)个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南（需要 Versiv 2 主机） |
DSX-OFP-Q-ADD | (2) 个 DSX-5000 电缆认证分析仪模块、OptiFiber Quad OTDR 模块、Cat 6A/Class EA 级链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、 (2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南 |
配件
型号/名称 | 说明 |
DSX-8000 配件 | |
DSX-8-TERA-KIT | DSX-8000 TERA 链路和通道适配器套装 |
DSX-CHA-8-GG45-S | DSX-8000 GG45/ARJ45 信道适配器套件 (2 GHz) |
DSX-CHA-8-TERA-S | DSX-8000 TERA 通道适配器套装 |
DSX-CHA804S | DSX-8000 Cat 8/I 级通道测试适配器套装 |
DSX-PLA-8-TERA-S | DSX-8000 TERA 链路适配器套装 |
DSX-PLA804-RKIT | DSX-PLA804 插头备用部件。它包括两个 8 针模块插头的接触块。 |
DSX-PLA804S | DSX-8000 Cat 8/I 级链路测试适配器套装 |
DSX-REFCAL2G | DSX-8000 2GHz 设置参考模块 |
DSX-5000 配件 | |
DSX-PLA001 | DSX 通用链路适配器 |
DSX-PLA004 | 单模 DSX CAT 6A/CLASS EA 链路适配器 |
DSX-PLA004-RKIT | DSX-PLA004 插头备用部件。该设备包括两个 8 针模块插头的接触块 |
DSX-PLA004S | DSX CAT 6A/ EA 链路测试适配器套装 |
DSX-CHA004S | DSX CAT 6A/ EA 通道测试适配器套装 |
DSX-PLA011S | DSX TERA CAT 7A/ FA 链路测试适配器套装 |
DSX-CHA011S | DSX TERA Cat 7A/ FA 通道测试适配器套装 |
DSX-TERA-KIT | DSX TERA CAT 7A/ FA 链路和通道测试适配器套包 |
DSX2-5000/8000通用配件 | |
DSX-5000 模块 | 1 个 GHZ DSX 备用模块 |
DSX-CHA-5-GG45-S | DSX-5000 GG45/ARJ45 信道适配器套件 (1 GHz) |
DSX-PC5E | 用于测试 Cat 5e 模块化插头端接链路的单跳线适配器 |
DSX-PC6 | 用于测试 Cat 6 模块化插头端接链路的单跳线适配器 |
DSX-PC6A | 用于测试 Cat 6A 模块化插头端接链路的单跳线适配器 |
DSX-REFMOD | DSX-5000 设置参考模块 |
DSX-CHA021S | DSX M12-D 4 位适配器套件 |
DSX-CHA-M12-X-S | DSX M12-X 8 位适配器套件 |
DSX-CHA003 | DSX 同轴线缆适配器 |
DSX-COAX | DSX 同轴线缆适配器套件（一套两件） |
VERSIV2-M | VERSIV2 主单元备用部件，含 WIFI |
VERSIV2-RU | VERSIV2 远端单元备用部件 |
DSX-PC5ES | 5e 类别跳接线的 DSX 跳接线测试适配器套装 |
VERSIV-CASE3 | VERSIV 硬片面包装盒 |
VERSIV-LG-CASE | Versiv 大便携箱 |
DSX-PC6AS | 6A 类别跳接线的 DSX 跳接线测试适配器套装。 |
DSX-USB-CBL | USB 接口电缆标准 A - MICRO B |
VERSIV-BACKPK-STRP | Versiv 大便携箱背带 |
VERSIV-SM-箱 | Versiv 小便携箱 |
DSX-PC6S | 6 类别跳接线的 DSX 跳接线测试适配器套装 |
DSX-PCTA5EKS | 屏蔽双绞线 CAT 5E 备用跳线插座套装 |
DSX-PCTAC6AKS | 屏蔽双绞线 CAT 6A 备用跳线插座套装 |
DSX-PCTAC6KS | 屏蔽双绞线 CAT 6 备用跳线插座套装 |
PWR-SPLY-30W | 30W 电源，15V，2A 带 US 适配器 |
PWR-SPLY-30W INTL | 30W 电源，15V，2A 带 US、EU、AU 和 UK 适配器 |
PWR-SPLY-30W SA/IN | 30W 电源，15V，2A 带 US、南非和印度适配器 |
PWR-SPLY-ADP | EU、AU、UK 适配器，30W 电源 |
PWR-SPLY-ADP-SA | 30W 电源，南非和印度适配器 |
VERSIV-ADP-WIFI | Versiv 主机 Wi-Fi 适配器 |
VERSIV-电池 | Versiv 电池 |
VERSIV-TSET | Versiv 耳机 |
VERSIV-STND | Versiv 演示支架 |
VERSIV-STRP肩带 | Versiv 吊挂带套包 |
规格
线缆类型 | |
屏蔽和非屏蔽的双绞 LAN 布线 | TIA Cat 3、4、5、5e、6、6A、8：100 Ω |
标准链路接口适配器 | |
链路适配器 | 插头类型：屏蔽的 RJ45 |
通道适配器 | 插座类型：屏蔽的 RJ45 |
测试标准 | |
TIA | Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 标准 |
ISO/IEC | Class C 和 D、E、EA、F、FA 和 I/II 认证，ISO/IEC |
大频率 | DSX-8000：2000 MHz； |
一般规格 | |
自动测试速度 | DSX-8000： 5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒 |
DSX-5000： 5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒 | |
支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定） | Wire Map, Length, Propagation Delay, Delay Skew, DC Loop Resistance, Pair-to-Pair Resistance Unbalance, Pair Resistance Unbalance, Insertion Loss (Attenuation), Return Loss (RL), Common Mode Return loss (CMRL), Near End Crosstalk (NEXT), Far End Crosstalk (FEXT), Attenuation-to-crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N, Power Sum Alien NEXT (PS ANEXT), Power Sum Alien Attenuation NEXT Ratio Far End (PS AACR-F), Common Mode to Differential Mode NEXT (CDNEXT),Transverse Conversion Loss (TCL), Equal Level Transverse Conversion Transfer Loss (ELTCTL) |
输入保护 | 能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏 |
显示屏 | 5.7 英寸 LCD，具有感应电容触摸屏 |
箱包 | 由减震材料包覆成型的耐冲击性塑料箱 |
体积 | 已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
重量 | 已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg) |
主机与远端： | 锂离子电池组，7.2 V |
典型的电池寿命： | 8小时 |
充电时间* | 测试仪关：电量从 10% 充到 90% 需 4小时 |
所支持的语言 | 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文 |
校验 | 维修中心校验周期为一年 |
集成 Wi-Fi | 符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz） |
环境规格 | |
操作温度 | 32°F 至 113°F（0°C 至 45°C） |
贮存温度 | -14°F 至 +140°F（-10°C 至 +60°C） |
工作相对湿度 | 0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） |
振动 | 随机、2 g、5 Hz-500 Hz |
冲击 | 1 米跌落试验（无论是否带有模块和适配器） |
安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
操作高度 | 13,123 英尺 (4,000 m) |
EMC | EN 61326-1 |
性能规格 | ||
DSX-8000 | 8 类测试模式（或更低链路类别） | ANSI/TIA-1152 Level 2G |
Class I/II 测试模式 | 提议标准 IEC 61935-1 Ed. 5 Level VI | |
DSX-5000 | 6A 类/ EA 级测试模式（或更低链路类别） | 高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。 |
FA 级测试模式 | 高于 IEC 61935-1 第四版草案中的 V 级要求。 |
双绞线布线的长度 | ||
| 不带远端 | 带远端 |
范围 | 800 m (2600 ft) | 150 m (490 ft) |
分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
精度 | ± (0.3 m + 2 %)；0 m 至 150 m | ± (0.3 m + 2 %) |
传输延迟 | ||
| 不带远端 | 带远端 |
范围 | 4000 ns | 750 ns |
分辨率 | 1 ns | 1 ns |
精度 | ± (2 ns + 2 %)；0 ns 至 750 ns | ± (2 ns + 2 %) |
延迟时差 | |
范围 | 0 ns 至 100 ns |
分辨率 | 1 ns |
精度 | ± 10 ns |
直流环路电阻测试 | |
范围 | 0 Ω 至 540 Ω |
分辨率 | 0.1 Ω |
精度 | ± (1 Ω + 1 %) |
过载恢复时间 | 过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。 |
